新聞動態(tài)

電動葫蘆鋼絲繩變形常見的幾種形式？

編輯：大力起重機械瀏覽：2419 添加時間：2022-02-11 10:49:25

鋼絲繩失去正常形狀，產生可見的畸形稱為變形，這種變形會導致鋼絲繩內部應力分布不均勻。電動葫蘆鋼絲繩的變形從外觀上區(qū)分，主要分為下述幾種。

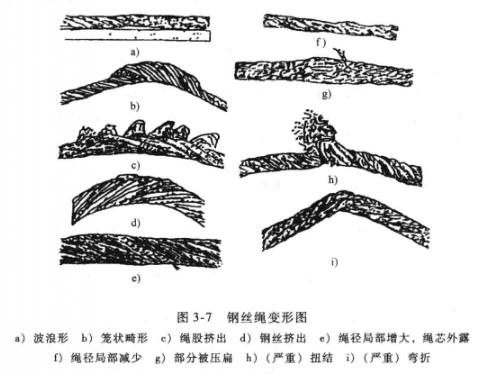

1)波浪形（見圖3-7a），這種變形不一定導致任何強度上的損失，但變形嚴重即會產生跳動，且造成不規(guī)則的傳動，時間長了會引起磨損及斷絲。出現波浪形時，在鋼絲繩長度不超過25倍繩徑的范圍內，若d≥4/3d，則鋼絲繩應報廢（d為鋼絲繩公稱直徑，d．為鋼絲繩變形后所包絡的直徑）。

2)籠狀畸形（見圖3-7b），這種變形出現在具有鋼芯的鋼絲繩上。當外層繩股發(fā)生脫節(jié)或變得比內部繩股長的時候就會發(fā)生這種變形，出現籠狀畸形的鋼絲繩應立即報廢。

3)繩股擠出（見圖3-7c），這種狀況通常伴隨籠狀畸變一起發(fā)生。繩股被擠出說明鋼絲繩不平衡，繩股擠出的鋼絲繩應報廢。

4)鋼絲擠出（見圖3-7d），這種變形是因為一部分鋼絲或鋼絲柬在鋼絲繩背著滑輪槽的一側拱起形成環(huán)狀造成的，常因沖擊載荷引起，當變形嚴重時應報廢鋼絲繩。

5)繩徑局部增大（見圖3-7e），即鋼絲繩直徑有可能發(fā)生局部增大，并能波及相當長的一段鋼絲繩。繩徑增大通常與繩芯畸變有關（如在特殊環(huán)境中，纖維芯因受潮而膨脹），其必然結果是外層繩股產生不平衡，從而造成定位不正確。繩徑局部增大的鋼絲繩應報廢。

6)繩徑局部減小(見圖3-7f)。鋼絲繩直徑的局部減小常常與繩芯的斷裂有關，應特別仔細檢驗靠繩端部位有無此種變形。繩徑局部嚴重減小的鋼絲繩應報廢。

7)部分被壓扁（見圖3-7g），這是由于機械事故造成的，嚴重時鋼絲繩應報廢。

8)扭結（見圖3-7h），這是由于鋼絲繩成環(huán)狀在不可能繞其軸線轉動的情況下被拉緊而造成的一種變形，其結果是出現捻距不均而引起格外的磨損。嚴重時鋼絲繩將產生扭曲，以致只留下極小一部分鋼絲繩強度。嚴重扭結的鋼絲繩應立即報廢。

9)彎折（見圖3-7i），這是鋼絲繩在外界影響下引起的角度變形，有這種變形的鋼絲繩應報廢。

(11)由于熱或電孤作用而引起的損壞鋼絲繩經過特殊熱力作用外表出現可識別的顏色時，該鋼絲繩應報廢。
